| 频率范围型号 |
|
采样频率
|
加速度档
|
速度档
|
位移档
|
|
8kHz
|
10 Hz～2.5 kHz
|
10 Hz～1 kHz
|
10 Hz～400 Hz
|
|
32kHz
|
32 Hz～13 kHz
|
32 Hz～1 kHz
|
32 Hz～400 Hz
|
|
| 测量范围 |
当用户所配加速度计的灵敏度不同时，测量范围随之不同；
测量范围以灵敏度为3 pC/m·s-2，频率为15.92 Hz为参考：
| 采样频率 |
加速度峰值（m/s2） |
速度有效值（mm/s）
|
位移峰峰值（mm）
|
| 8kHz |
0.1～400 |
0.1～4000 |
0.02～40 |
| 32kHz |
0.1～400 |
0.1～4000 |
0.001～40 |
|
| 主要测量指标 |
apeak，a_rms,a_p-p,vpeak，v_rms，v_p-p，dpeak，d_rms，d_p-p，Vla,T，a_max，v_max，d_max，Vla_max，a_min，v_min，d_min，VLa_min，频率指示 |
| 截止频率 |
|
8kHz采样频率：
|
| 二阶高通滤波器： |
3.16Hz、10Hz、31.6Hz和关闭可选 |
| 二阶低通滤波器： |
3.16kHz、1kHz、316Hz和关闭可选 |
|
32kHz采样频率：
|
| 二阶高通滤波器： |
12.6Hz、40Hz、126Hz和关闭可选
|
| 二阶低通滤波器： |
13kHz、4kHz、1264Hz和关闭可选
|
|
|
记录功能
（选配）
|
采样间隔1秒到600秒可设置 |
| 存贮 |
4 MB Flash RAM。 |
|
存贮组数
|
——基本分析功能：680组
——全功能：220组
|

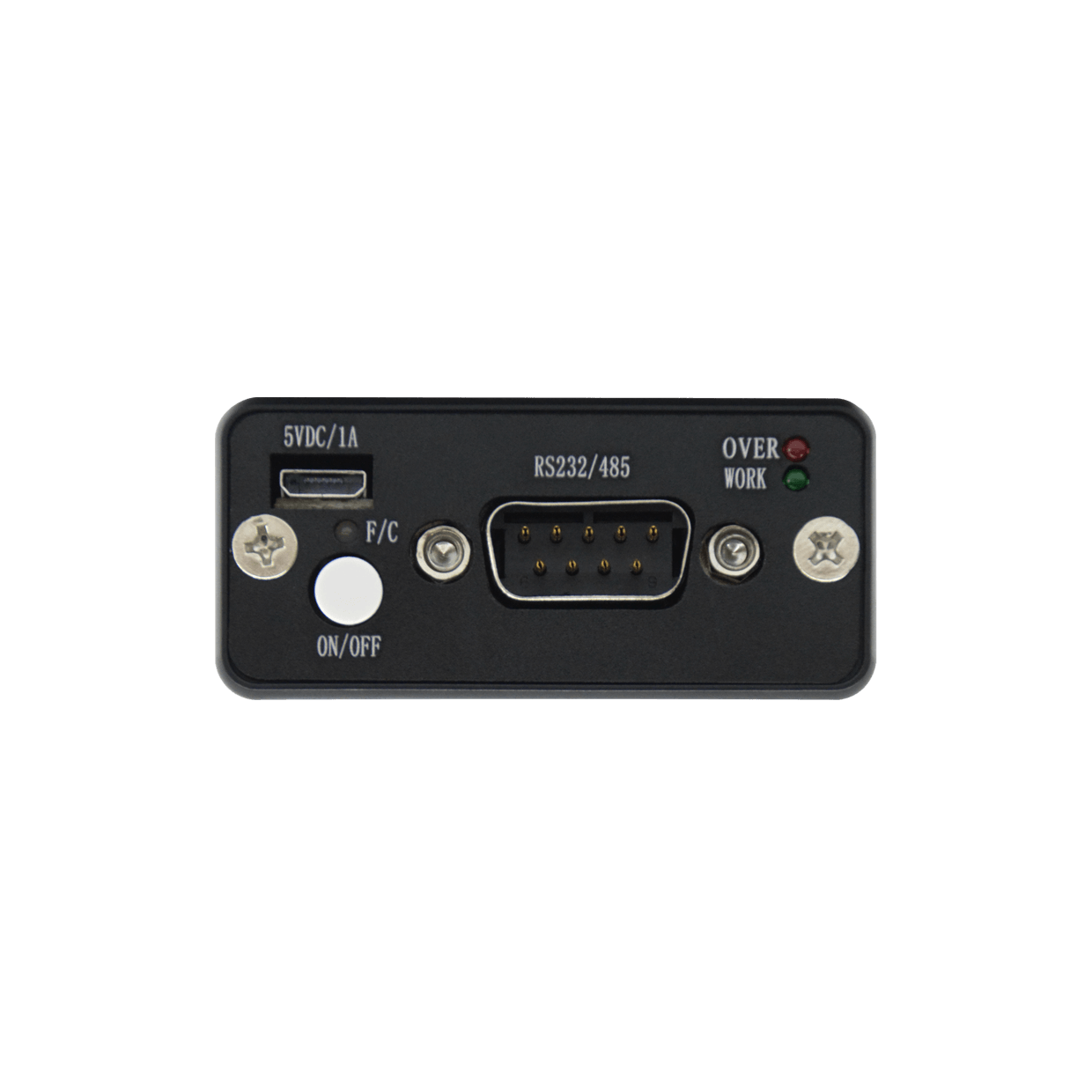

输出接口
|
RS232/RS485、直流信号、交流信号
|

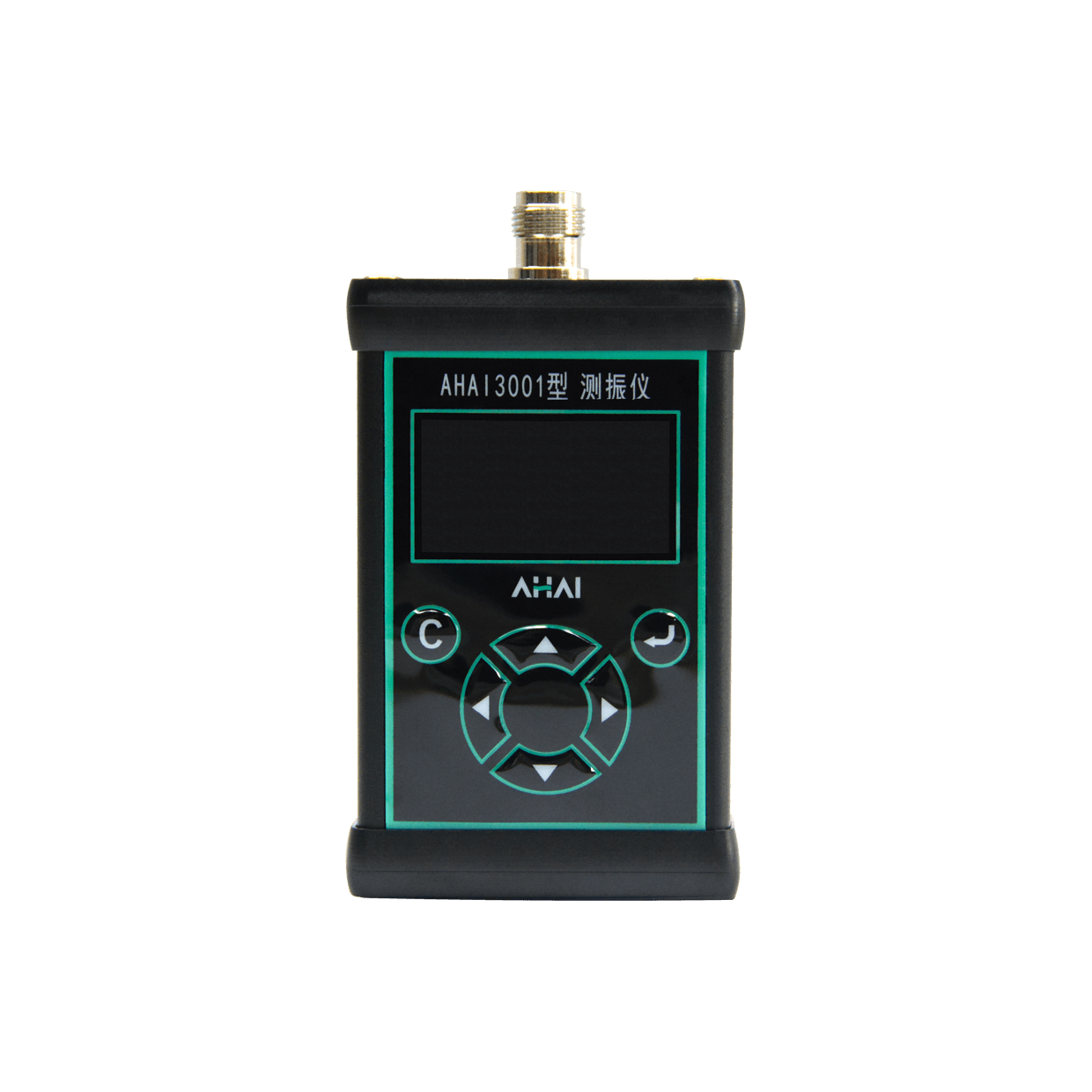

显示
|
1.5寸128×64点阵OLED屏
|
|
功耗
（基本功能）
|
<80 mA/5 V
|
电源
|
锂电池：3.7V/1000 mAh；
外接电源：5V/2A，MicroUSB口或DB9座接入
|
| 外形尺寸 |
104×55×23mm
|
| 使用条件 |
——气 温：-10 ℃～50 ℃
——相对湿度：25 %～90 %
——气 压：65 kPa～108 kPa
|
|
数据记录
（选配）
|
记录内容：关闭或Type1～Type6
Type1：ap，vrms，dp_p，3
Type2：arms、vrms、drms，3。
Type3：VLwh，VLa，2。
Type4：1/3OCT下的加速度有效值。
Type5：a,v,d的有效值、峰值和峰峰值。
Type6：a,v,d的有效值、峰值、峰峰值和1/3OCT下的加速度短时有效值。
|
记录间隔
|
记录间隔：1 s～600 s可选
|
|
1/3OCT频谱分析功能
（选配）
|
——符合 GB/T 3241-2010
——滤波器类型：并行(实时)倍频程，以10为底，G=103/10。
——滤波器中心频率
“上限频率”和“下限频率”用来设置进行频谱分析时的频率上下限。采样频率8kHz时不支持使用1/3 OCT；采样频率32kHz时可设置频率点有：4Hz、5Hz、6.3Hz、8Hz、10Hz、12.5Hz、16Hz、20Hz、25Hz、31.5Hz、40Hz、50Hz、63Hz、80Hz、100Hz、125Hz、160Hz、200Hz、250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1.25kHz、1.6kHz、2kHz、2.5kHz；采样频率32kHz时可设置频率点有：16Hz、20Hz、25Hz、31.5Hz、40Hz、50Hz、63Hz、80Hz、100Hz、125Hz、160Hz、200Hz、250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1kHz、1.25kHz、1.6kHz、2kHz、2.5kHz、3.15kHz、4kHz、5kHz、6.3kHz、8kHz、10kHz。
注：上限频率设置时需大于下限频率
——实时分析：同时完成所有中心频率。
——主要测量指标：频带加速度1秒值（L1s）、频带加速度最大值(Max)、频带加速度最小值(Min)、频带加速度等效值(Leq,T)。
|
|
手传振动测量
（选配）
|
——测量范围：90dB～180dB（注：以10-6m/S2为参考0dB）
——频率范围（采样频率为8kHz）：8~1000Hz ±1 dB
5~1600 Hz 士2 dB
——主要测量指标：awh,4h、VLwh,T、VLwh_max、VLwh_min。
|
全数字信号处理技术
多参数同步测量
可选实时频谱分析
积分、手传振测量
