AHAI 2021

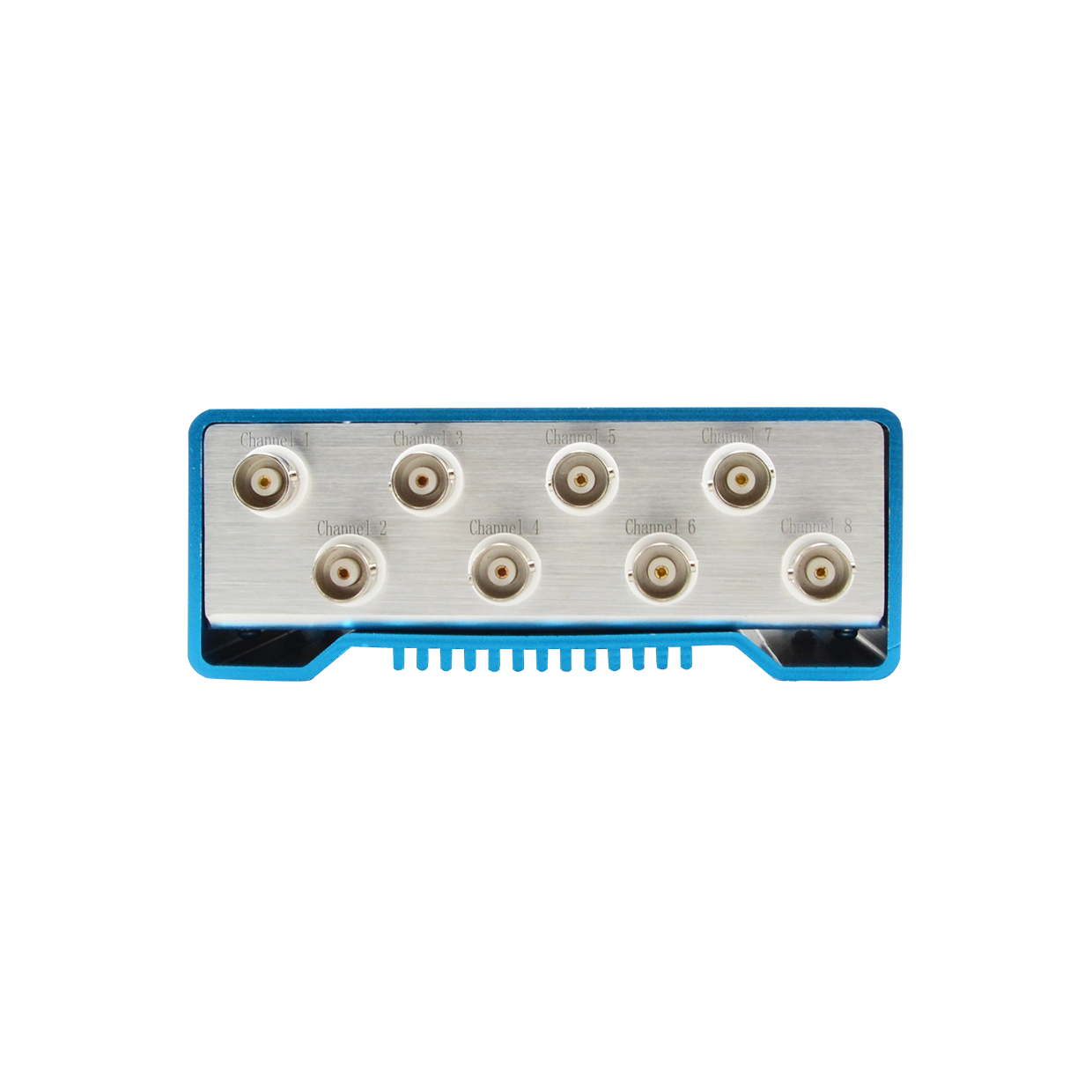

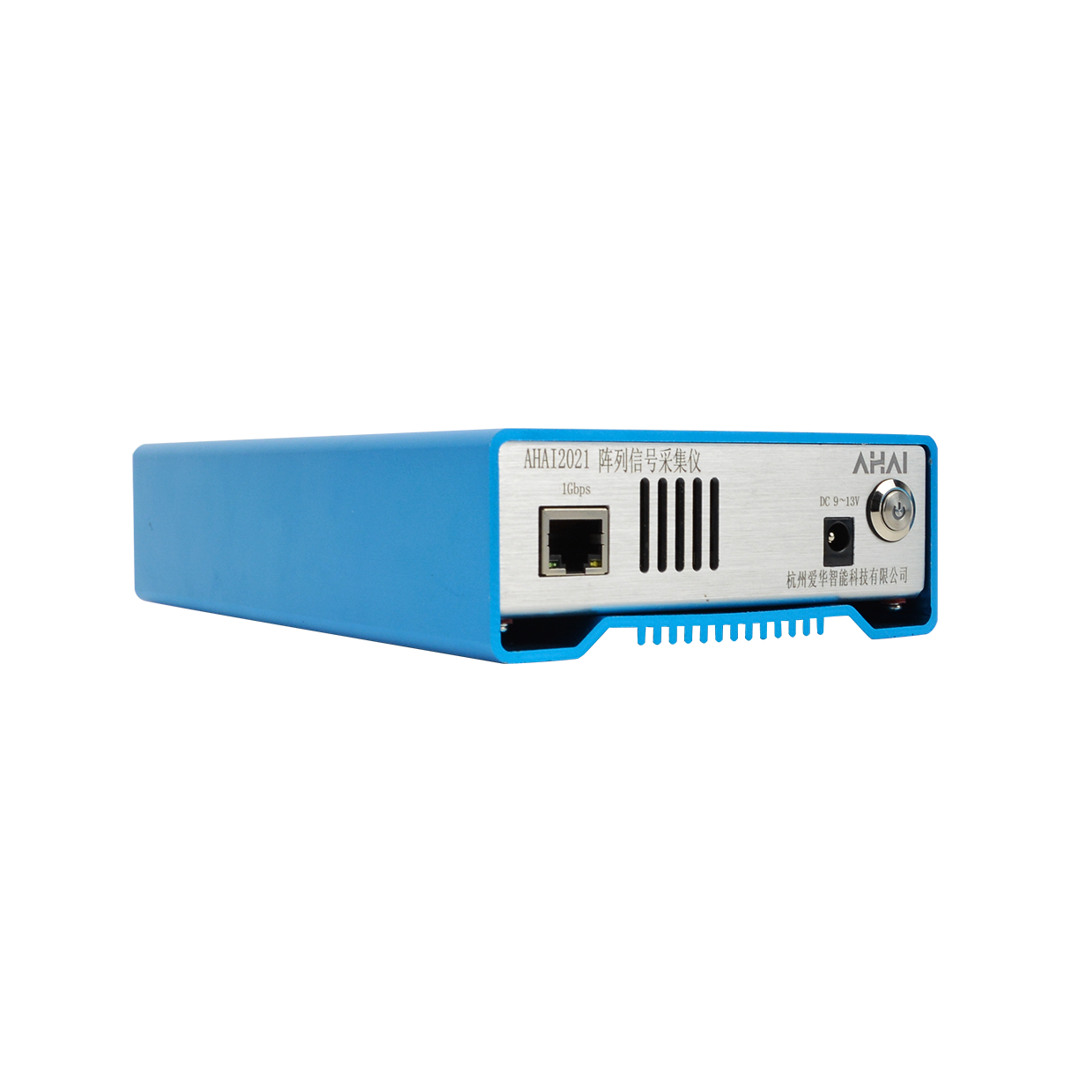

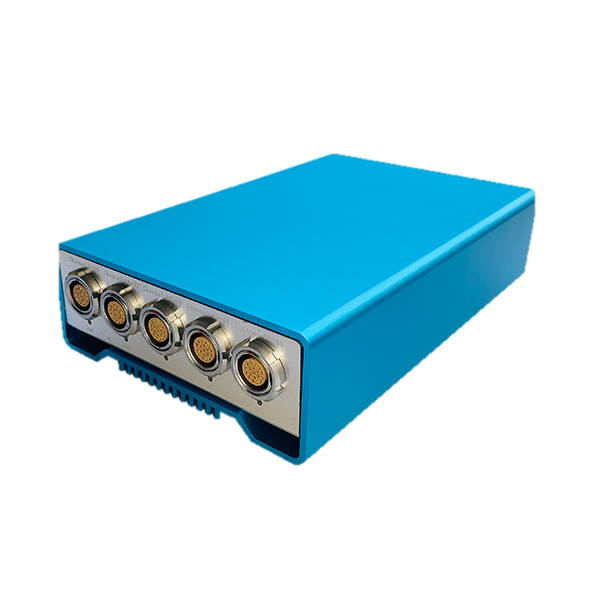

阵列信号采集仪
高精度同步采样
模块化设计
多设备同时接入
体积小、通道多AHAI 2021型阵列信号采集仪是一款多通道声学振动模拟信号采集设备。主要用于声功率、声阵列、振动模态分析等需要大量多个通道数据同步采集的场景。它具有即时可调的采样频率，良好的动态范围，4~256任意通道数可任意配置。
1) 体积小、通道数量多、价格低
2) 模块化设计、通道数量灵敏可配置
3) 支持与PC机一对多，多对多等网络连接拓扑
4) 采样频率随时可调
5) 多通道高精度同步采样
6) 过载指示

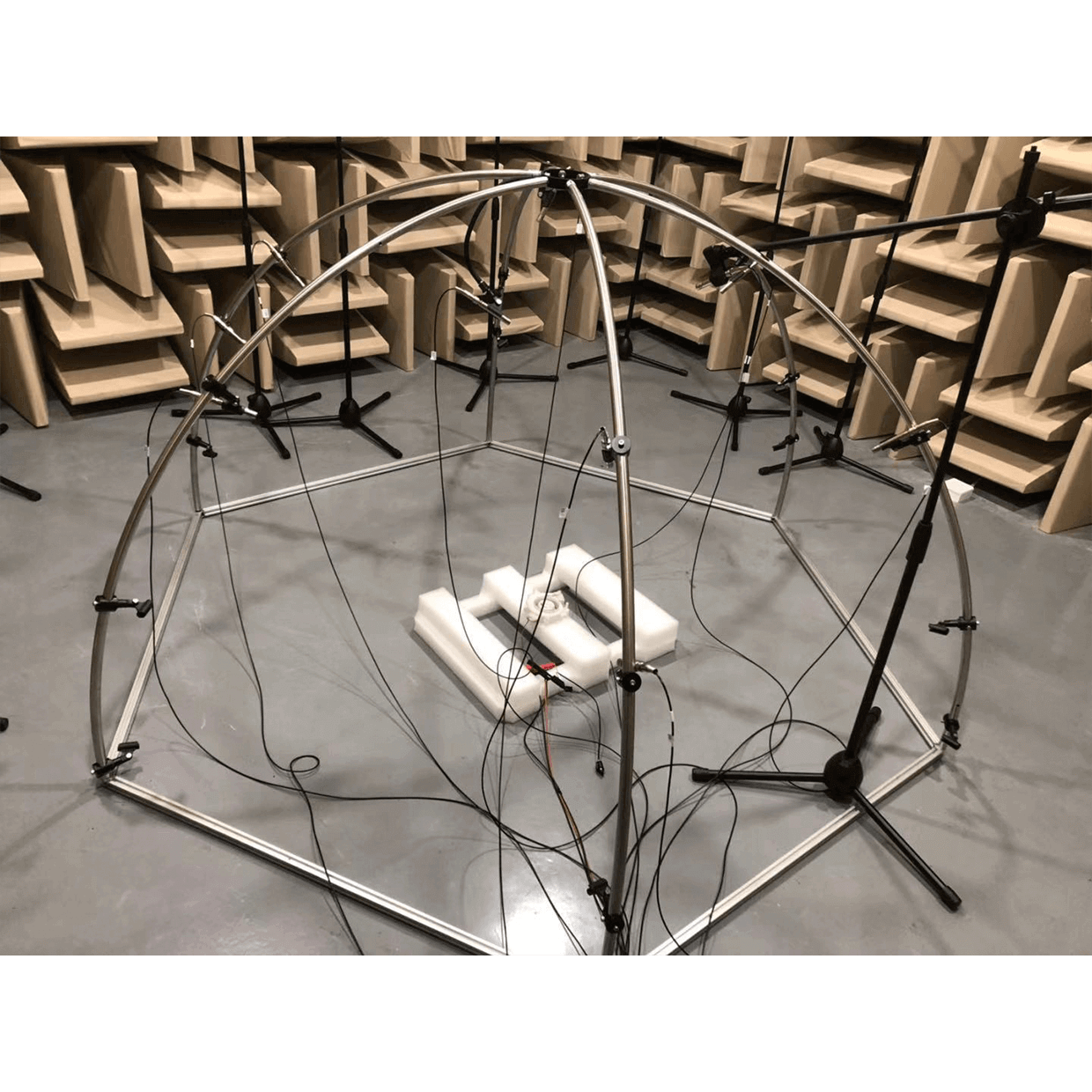

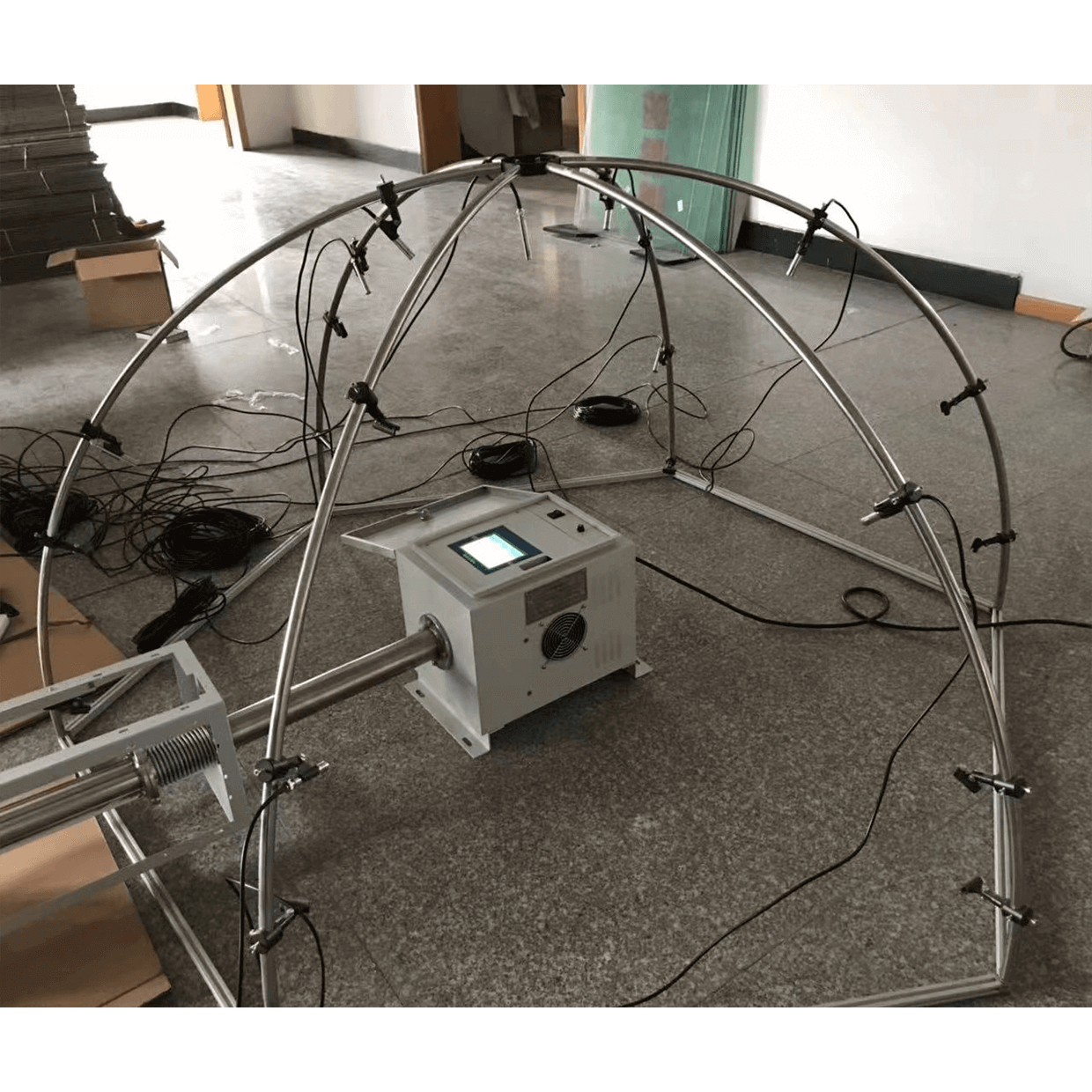

7) 可以用于声功率、声阵列、振动模态分析等
| 最大输入电压 | 2 Vrms |
| 频率范围 | 10 Hz~20 kHz（±0.1dB） |
| 级线性范围 | >115 dB (A) |
| 采样频率 | 8kHz~48kHz |
| 通道一致性 | 幅度<0.1dB，相位<0.1度 |
| 前置级供电 | 18V/2mA恒流源，可关闭 |
| 噪声测量范围（配-26dB的传声器） | 126dB~30dB（A） |
| 多设备在线 | 支持多设备同时接入 |
| 传输 | 千兆以太网数据传输 |
| 通道数 | 提供4-80通道的可拓展配置，可配合客户需求提供各种制定方案 |
| 外形尺寸 |
4~16通道仪器外形尺寸：200*120*50mm 16~80通道仪器外形尺寸：250*120*50mm |
| 工作条件 |
气 温：-10 ℃～50 ℃ 相对湿度：25 %～90 % 气 压：65 kPa～108 kPa |
| FFT |
1.窗函数：矩形、梯形、三角、汉宁、汉明、布莱克曼窗、平顶窗 2.平均方式：指数平均、线性平均、恒误差 3. jw计权：1/jω2 、1/jω、1、jω、jω2 （单 / 双积分 / 微分） 4.频率计权： A、C、Z 5.FFT 线数：65536、32768、16384、8192、4096、2048、1024、512、256 6.重叠率：0%，25%，50%，66.67%，75%和90% 7.FFT随时间或者转速变化的三维色谱图 |
| CPB |
1.符合 GB/T 3241 1 级标准要求 2.带宽（n = 1、3、6、12、24） 3.平均方式：指数平均、线性平均、恒误差 4.CPB 随时间或者转速变化的三维色谱图 |
| Overall |
1.符合 GB/T 3785 1 级标准要求 2.频率计权：A、B、C、D、Z 3.平均方式：指数（F、S）、脉冲（I）、峰值（Peak）、线性（Leq） 4.积分平均时间：1s – 10000s 5.声压级随时间变化曲线
|
