AHAI1041
动态信号分析系统
多平台分析
支持2~256通道
可定制软件
精度高、功能全
可接各类传感器

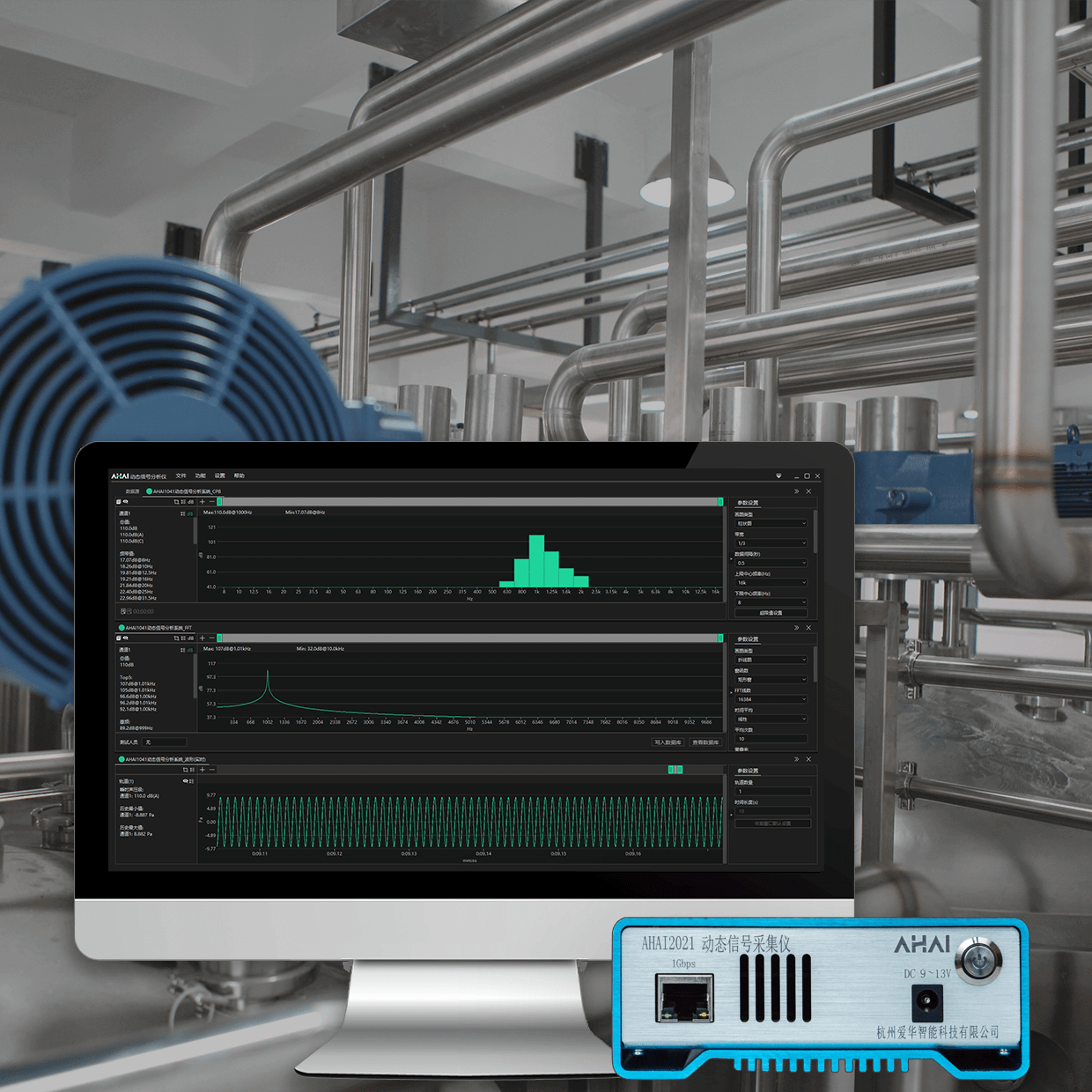

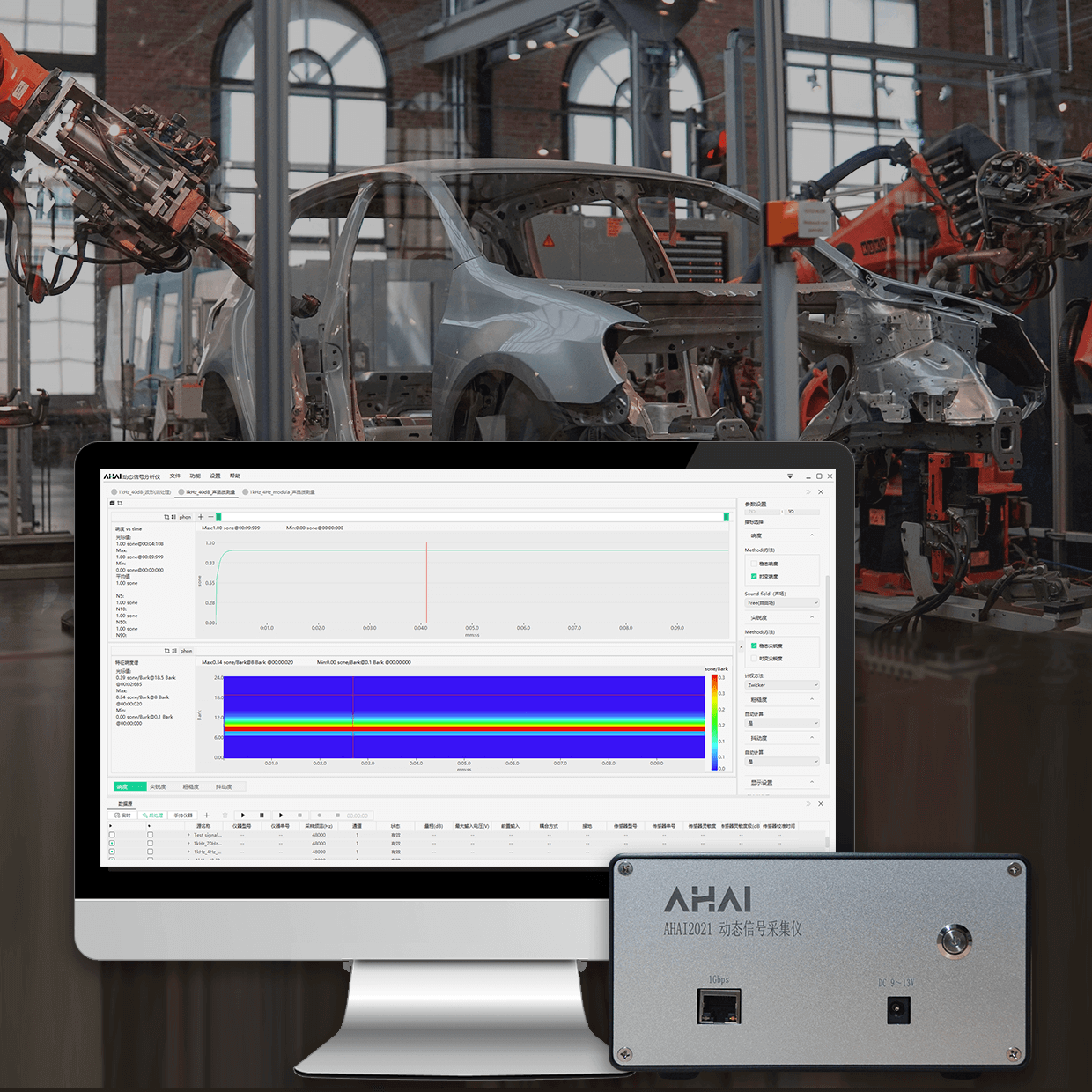

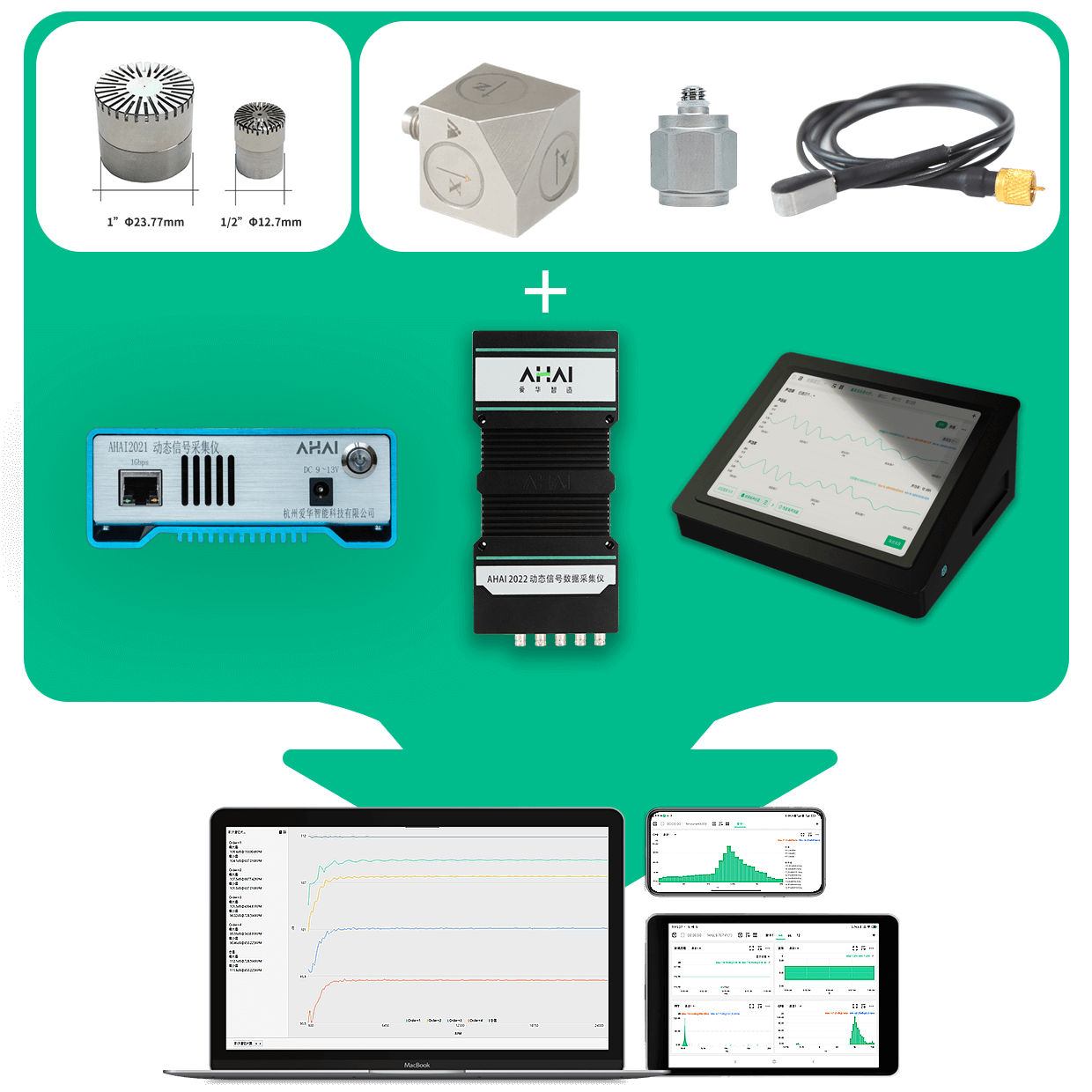

多采集器可选AHAI1041动态信号分析系统由传感器（噪声、振动、压力、电压等）、信号采集器、动态信号处理软件组成。通过多通道信号采集和运行于Windows 98/Me/NT/2000/XP/Vista/7/8、Android等平台上的实时分析软件可广泛的应用于环境监测、产品检测、航天军工、高等教育、工业制造、电机分析等领域。可实时多通道采样分析各类信号。
| 符合标准 | JJG834-2006动态信号分析仪、JJG188-2017 声级计、JJG676-2019测振仪、JJG 449-2014倍频程和分数倍频程滤波器 | ||
| GB/T3785.1-2023电声学 声级计 、GB/T 3241-2010 电声学 倍频程和分数倍频程滤波器 | |||
| 主要性能 | AHAI2021阵列信号采集仪 | AHAI2022动态信号采集器 | |
| 最大输入电压 (RMS) | 2V | 31.6V | |
| 本底噪声 | 5μV（A计权） | 3μV | |
| 最大采样频率 | 48kHz | 256kHz | |
| 输入方式与接口 | ICP（BNC/LEMO/兼容的多芯推拉式接插件） | ICP(BNC/SMB)、电压输入(Lemo)、电荷输入（SMB） | |
| 信号源 | 无 | 192kHz | |
| 频谱范围 | 10Hz~20kHz | 0Hz~128kHz | |
| 输出接口 | RJ45 | ||
| 基础分析功能 | 噪声总值分析功能 | 时间计权：F S I，频率计权： A C Z，统计百分比声级 | |
| 振动总值分析功能 | 加速度、速度、位移的峰值、峰峰值、等效值 | ||
| CPB分析功能 | CPB带宽：1/1 -1/48，平均方式：线性、指数、恒误差，频率计权： A C Z | ||
| FFT分析功能 | 频率计权：A C Z，积分和微分，平均方式：线性和指数，多种频谱展示方式 | ||
| 时域分析功能 | 时域滤波，波形缩放和剪辑 | ||
| 声强分析功能 | 支持2通道或者3通道等多种传声器间距的数据采集，多点离散或者扫描测量后的声强级的空间平面分布图的绘制 | ||
| 频域分析功能 | FFT或CPB频谱随时间或转速变化的三维瀑布图，可以对频率或者时间进行“切片” | ||
| 时间历程分析功能 | 声压级或者振级随时间变化的曲线，可选择不同的频率范围 | ||

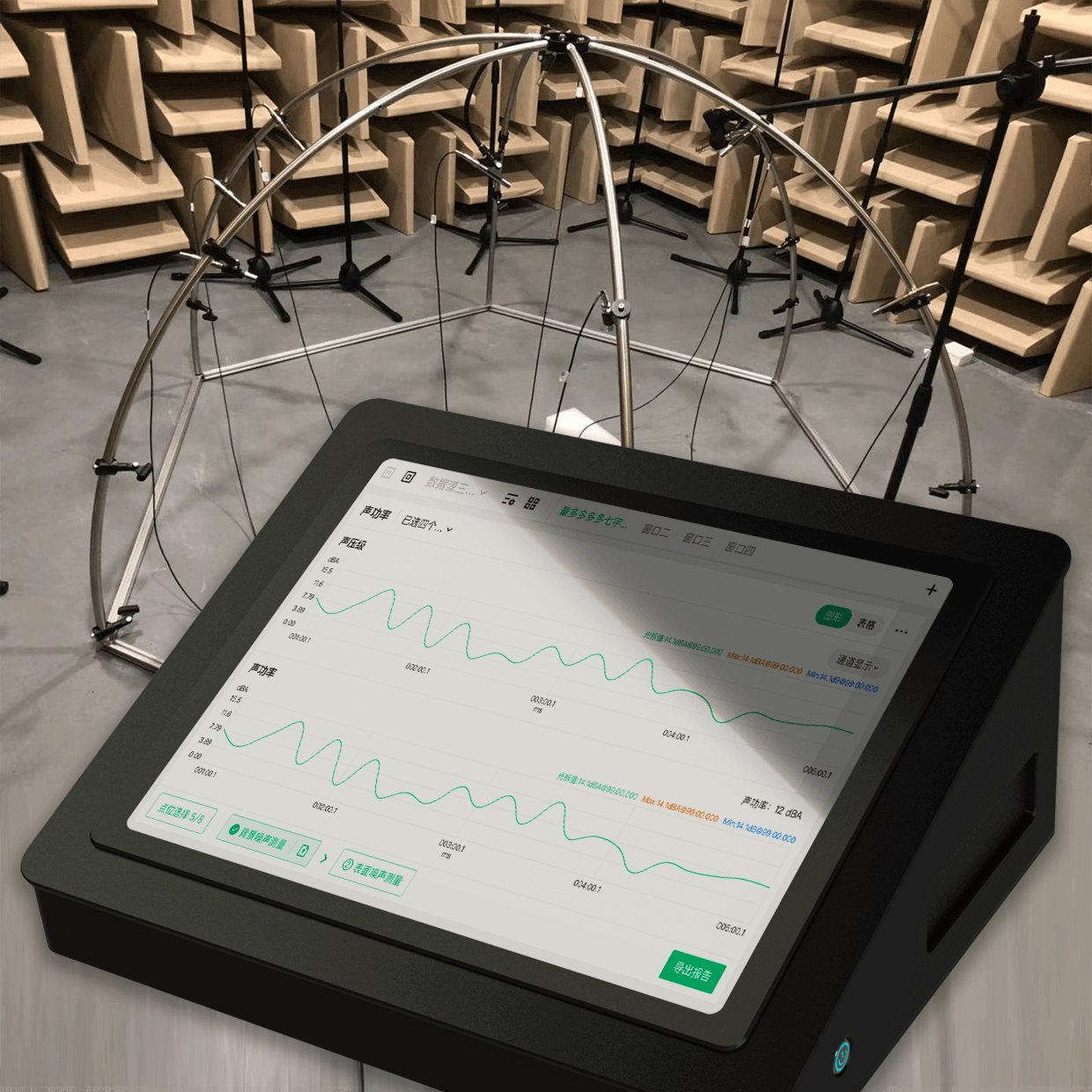

| 拓展分析功能 | 声功率测量 |
声压法测定声功率级（混响室精密法、专用混响室测试室法、硬壁测试室比较法） 声压级测定声功率（半消声室简易法、工程法、半消声室和全消声室精密法） 声压级测定声功率（现场比较法） 声强法测定声功率（离散点上的测量、扫描测量、扫描测量精密法） |
|
| 模态分析 | 锤击法测试结构或材料固有频率、阻尼和模态振型等特性，支持频响函数导入的方式 | ||

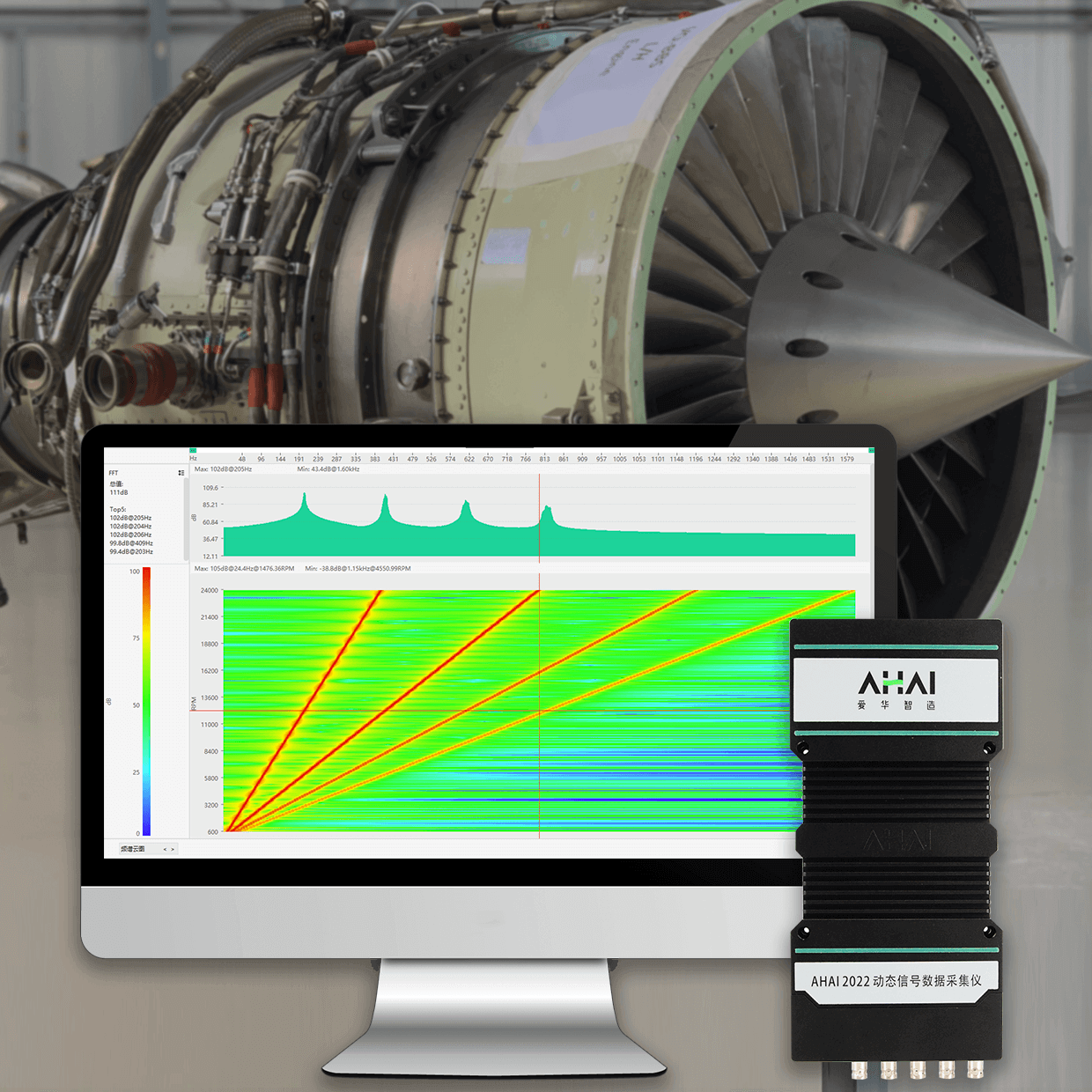

| 阶次分析 | 声压级或者振级的FFT频谱随转速变化的三维瀑布图，用于识别稳定的频率或阶次，可以提取单个阶次的切片图，多用于旋转机械的特征分析 | ||
| 异音检测功能 | 通过频谱或者特征提取区分被测设备的好坏，可接入不同的外部设备进行触发 | ||
| 声品质分析 | 稳态响度和时变响度，尖锐度、粗糙度和抖动度、声音调突出率等指标，支持不同的标准模型 | ||
